Costruzione 4

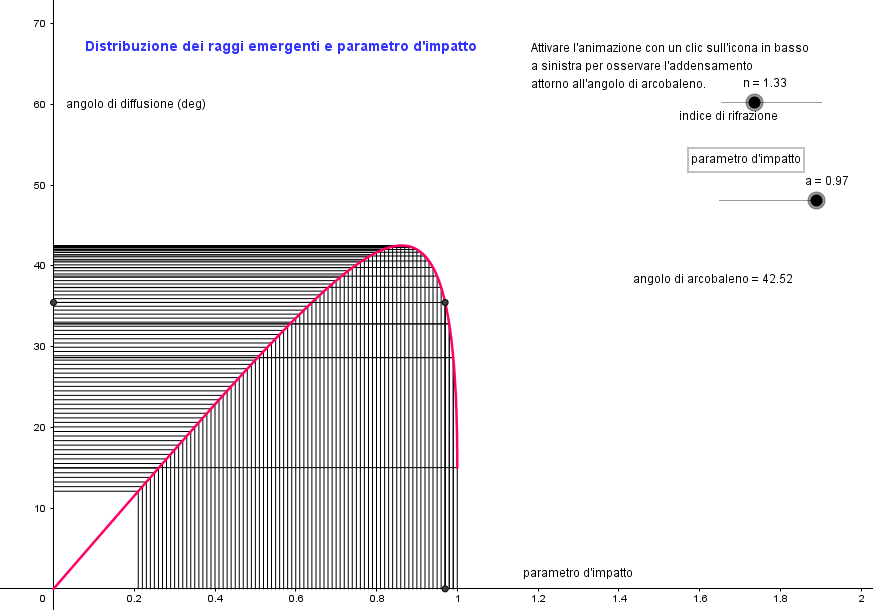

Distribuzione dei raggi emergenti: fig. 5

Il grafico riproduce l'andamento dell'angolo di diffusione α(x,n) da parte di una goccia d'acqua al variare del parametro di impatto dei raggi incidenti.
Supposta un'intensità luminosa uniforme incidente sulla goccia, rappresentiamo tale situazione con una famiglia di raggi equamente distribuiti lungo il raggio della goccia (e quindi con parametro d'impatto tra 0 e 1). Ne segue che i corrispondenti raggi emergenti mostrano un evidente addensamento attorno al valore massimo della funzione α(x,n).
